Descripción de Producto

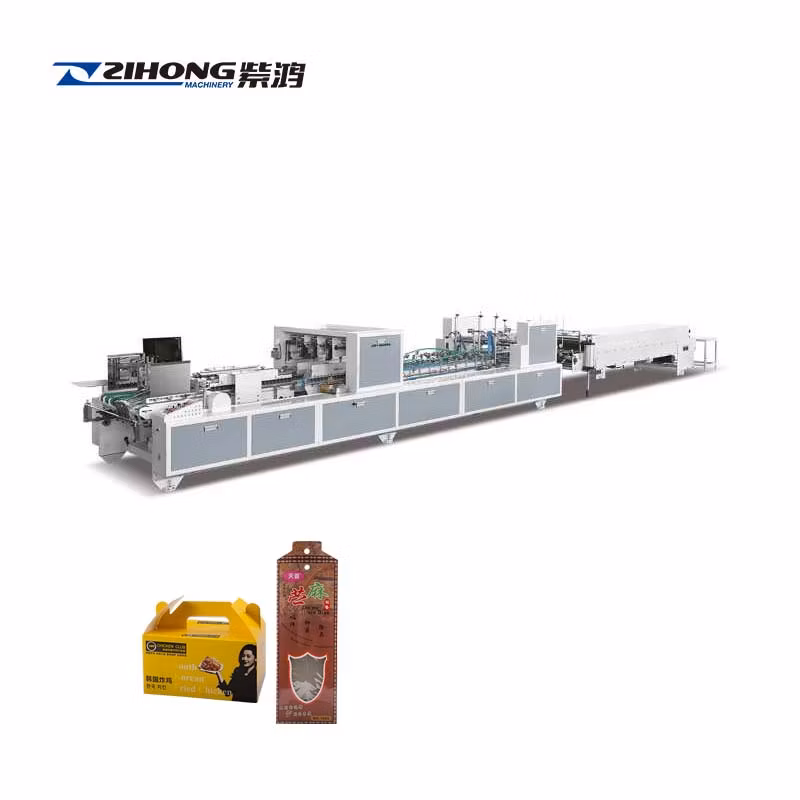

780-bloquear la parte inferior de la línea recta de doble cara
El plegado de la máquina de encolado
Características:
1. La conducción por correa sincrónica, garantizar el funcionamiento suave y preciso.
2. Inversor conducción, estable y ahorro de energía.
3. El uso de ajuste eléctrico, fácil manejo.
4. Automatic la alimentación continua, el uso de varios cinturones con motor vibrador para mantener la alimentación estable.
5. Recuento automático y patadas, cantidad puede preestablecido.
6. La presión de transportador ajustarse según el cuadro para garantizar la mejor calidad.
2. Parámetro técnico principal:
| El modelo | ZH-780-PC |
| Material adecuado | Cartón 210-800g/m²/flauta E |
| Método de máx. | La alimentación continua automático |
| Mecánico de la velocidad máx. | 350m/min. |
| Dimensión Global | 14000*1500*1400mm |
| El peso | 5.5T |
| El consumo de energía | 11, 8KW, 380V 50Hz |
| Aire comprimido | 6 bar, 10 m³/h, 60 L |
Configuración de la máquina
| Motor principal | Siemens |
| La pantalla táctil | Siemens |
| PLC. | Siemens |
| Inversor | Siemens |
| Rodamiento de la unidad | NSK |
| Espesor de pared. | Templado de 20mm de doble cara |
| Correa de la alimentación | NITTA |
| Correa llano | NITTA Japón |
| El disyuntor | Schneider |
| Confiar | Schneider |
| Button | Schneider |
| Cambiar la fuente de alimentación | Schneider |
| Foto de contacto | Panasonic |
1. La sección del alimentador
Con la transmisión independiente, bajo ruido, con la parte delantera ruedas ajustables, max la capacidad de trabajo se puede lograr.
La alimentación de los cuchillos y registros de la izquierda y derecha de la barra de sujeción están controlados por arriba y abajo el sistema neumático fácilmente.
La alimentación de los cuchillos están equipadas con mecanismo neumático para suavizar la alimentación.
Configurar la pantalla, monitorización en tiempo real del papel es normal.
2. Sistema de alineación de papel:
Sistema de alineación automática para corregir el papel, evitando El papel de ir a los lados.
Configurar la transmisión Para ajustar la correa velocidad, Hacer el cuadro más ordenado.
3. Pre-pliegue Sección:
• La mano izquierda de la tapa de la cola de la carpeta pre-hasta 180º.
• 3er pliegue de plegado de pre-configurado para 135º.
• 1er y 3a arrugar los abridores.
Reductor de la configuración, los cuadros de diferentes cuando la conversión, el reductor con regulación eléctrica
4. La Sección de bloqueo inferior
Botella es buena para largo tiempo la operación.
Mecanismo de bloqueo de conjunto de la parte inferior con elástico de alta prostitutas es de tratar diseño, rápido y fácil operación.
Reductor de la configuración, los cuadros de diferentes cuando la conversión, el reductor con regulación eléctrica
5. Por parte de encolado
Dos laterales del depósito de encolado. (derecho e izquierdo) Fácil de quitar y limpiar
6. Sección de plegado
Equipado Con Correas de variador de velocidad para garantizar La Cajas plegadas, Paralelo Y En Buen Orden
Rapido, cómodo Ajuste Y Funcionamiento Puede Doblar Cajas Perfectamente
El Medio Hacia arriba Y Abajo Del módulo de transmisión Pueden Plegar Las casillas de Forma sincrónica O Alternativamente
Reductor de la configuración, los cuadros de diferentes cuando la conversión, el reductor con el reglamento eléctrico.
7. La Sección de trombón
• Caja automática y continua de mecanismo de recaudación que garantiza una transferencia ordenada a la sección de prensa, Garantizando un flujo wellaligned.
Configurar la pantalla táctil de Siemens se puede ajustar la velocidad del equipo
8. La sección de prensa
• Manual y Automático de variación de velocidad en coordinación con una célula fotoeléctrica.
Sistema de encolado
1. Parámetro técnico principal:
El modelo HZ4
| La tensión de entrada | AC220V (±20%)50-60 Hz |  |
| La alimentación | 480W | |
| Cola como la precisión | ±1 mm | |
| Punto de gel | 4 tipos | |
| El modelo | HB6 | |
| Las armas de fuego | 3 | |
| Adhesivos de viscosidad máx. | 3000AMP | |
| Cada una de las dos vías de la eficiencia del transporte | 6: 1 | |
| Requisitos de entrada de la fuente de gas | 2-8 bar | |
| El peso | 25kg. | |
| El tamaño | 1280*480*600mm |
Tratamiento de la superficie de plasma
Parámetro técnico principal:
| El modelo | Limpiar-PL-5020 |  |
| La tensión de entrada | AC220V | |
| Potencia nominal | 1500AV | |
| Frecuencia de alimentación de plasma | 20-30 khz. | |
| La presión de suministro de aire | 60L/m³ | |
| La dimensión | 720*970*1270 | |
| Ángulo de salida | < 20 mm | |
| Pistolas de 2 | ||
| El peso | 95kg. |
